骨料

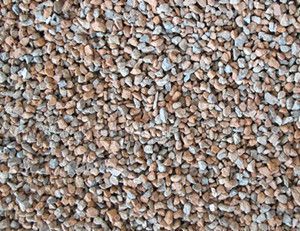

用于透水混凝土的骨料主要為粗骨料，有時可使用少量細(xì)骨料。粗骨料以單位級和間斷級配為宜，最大粒徑一般不超過25mm，這樣既保證所要求的貫通孔隙率，又不會導(dǎo)致混凝土內(nèi)孔隙的孔徑過大。
骨料中的粉塵、黏土和泥塊應(yīng)盡量少，含泥量和泥塊含量都應(yīng)小于0.5%，針片狀顆粒小于10%;由于透水混凝土的破壞多發(fā)生于骨料的直接破壞，用于制備強度較高的透水混凝土的粗骨料的壓碎指標(biāo)宜小于15%。
粗骨料分為連續(xù)級配、間斷級配和單粒級。從透水性來看，單粒級和間斷級配優(yōu)于連續(xù)級配，從力學(xué)性能來看，后者優(yōu)于前者，在實際應(yīng)用中應(yīng)根據(jù)具體情況選擇，一般多選用單粒級和單斷級配，很少選用連續(xù)級配，所選骨料的堆積空隙率一般要在35%~45%。在適當(dāng)?shù)墓に嚨呐浔认拢B續(xù)級配的骨料仍可制備出滿足工程要求的透水混凝土，而且一般采用連續(xù)級配骨料制備的透水混凝土強度和體積穩(wěn)定性較高。
膠結(jié)材料
水泥
選用符合《通用硅酸鹽水泥》GB175—2007質(zhì)量要求的硅酸鹽水泥、普通硅酸鹽水泥和礦渣硅酸鹽水泥，配制C30以上的混凝土宜選用強度等級42.5及以上的水泥，配制C25以下的混凝土，選用強度等級32.5以下的水泥亦能滿足要求。
礦物摻合料
礦物摻合料主要有硅灰、礦渣微粉和粉煤灰等，以硅灰效果為佳，但摻量一般不超過10%，礦渣微粉的比表面積應(yīng)在4000cm2/g以上，摻量一般不超過20%，粉煤灰應(yīng)使用I級粉煤灰，摻量一般不超過15%。
減水劑
可采用萘系高效減水劑和多聚羧酸高效減水劑，使用中應(yīng)注意與水泥和有機(jī)膠結(jié)材的適應(yīng)性。
有機(jī)膠結(jié)材
對黏聚性的強芭要求較高的混合料，可采用少量樹脂配合無機(jī)膠結(jié)材使用，常用樹脂有水溶性環(huán)氧樹脂、丙烯酸樹脂和苯丙共聚物樹脂等。由于樹脂成本較高，一般摻量在4%以下，主要作為無機(jī)膠結(jié)材的改性劑使用。
